CARA MEMBERI DHCP PADA PC DAN CARA ROURING STATIC DI MIKROTIK

Topologi




  •        Cara memberi DHCP pada PC

  1.   Beri ip pada tiap mikrotik contoh cara ketik “ip address add address=192.168.17.2/27 interfaces=ether1” maka hasilnya akan seperti ini:

             Mikrotik1


             Mikrotik2



             Mikrotik3

   2. Beri ip manual dulu di pc1 untuk masuk ke dalam winbox



              3.  Lalu buka winbox di pc1 untuk masuk ke dalam setingan mikrotik, jika sudah keluar ip mikrotik         langsung saja klik connect.



  4. jika sudah terbuka winboxnya pilih dhcp server lalu dhcp stup



 5. Lalu kita pilih ether2, kenapa kita pilih ether2? Karena kita mau menyeting ether2 yang                       menyambung ke pc2, lalu klik next.














Klik next

                              Klik next


                             Klik next


                             DNS server ini beri ip yang menyambung di mikrotik
                             Klik next





Klik Ok





                             Jika sudah bukak pc2 dan pilih obtain an IP address automatically pada internet                                   protocol (TCP/IP)

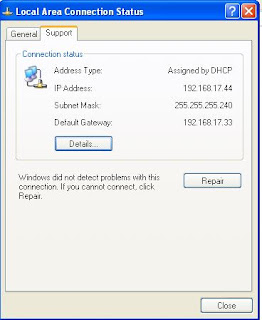

 6. Jika sudah pilih support untuk mengetahui ip nya sudah dapat atau belum, jika terdapat ip seperti         pada gambar di bawah ini, maka seting dhcp kita berhasil. Jika sudah berhasil maka beri seluruh         pc menggunakan dhcp seperti perintah barusan.

  •  Cara memberi IP ROUTE STATIC pada tiap mikrotik


1.       kita buka dulu winbox mikrotik 1 di pc 1, setelah itu pilih route list dan pilih tambah.

2.       lalu beri Dst. Address: 192.168.20.48/30 dan Gateway: 10.10.10.2 seperti dibawah ini:


3.        ip 192.168.20.48/30 adalah ip network dari 192.168.20.49/30. Sedangkan 10.10.10.2 adalah ip gateway yang tersambung ke mikrotik 1.



4.       Jika sudah coba dengan ping dari pc 1 menuju pc 5 dengan cara ping 192.168.20.49.
192.168.20.49 adalah ip dari pc 5 sedangkan pc 1 mempunyai ip 192.168.17.30. Jika sudah berhasil maka akan keluar seperti di bawah ini:



  • Tabel Route Static
          Mikrotik
           192.168.20.32/27 – 10.10.10.2
           192.168.20.32/28 – 10.10.10.2
           172.16.25.0/25 – 10.10.10.6
           172.16.25.0/26 – 10.10.10.6
          Mikrotik2
             192.168.17.0/27 – 10.10.10.5
             192.168.17.32/28 – 10.10.10.5
             192.168.20.32/28 – 10.10.10.10
             192.168.20.48/30 – 10.10.10.10
          Mikrotik3
             192.168.17.0/27 – 10.10.10.1
             192.168.17.32/28 – 10.10.10.1
             172.16.25.0/28 – 10.10.10.9
             172.16.25.0/26 – 10.10.10.9

  • Cek IP tersambung atau tidak menggunakan ping di tiap PC














catatan: Jika di ping terdapat tulisa "Reply from 192.168.20.49: bytes=32 time=3ms-TTL=127" maka routing static suksess
